ND450 võtmemoodulite funktsionaalne kirjeldus
1. Kõrge-täpsusega reguleeritav PCB tõsteplatvorm:
Täielik CNC-töötlus tagab tõsteplatvormi tasasuse. Sisemine 45-kraadine juhtsiin võimaldab kiiresti kohaneda erineva paksusega PCB-dega.
2. Kõrge-täpse märgiga kaamera
Integreeritud kahe{0}kaamera kujundusega (ülemine ja alumine) tagab see stabiilsuse ja järjepidevuse kogu tööprotsessi vältel. Varustatud 6-kanalilise valgusallikaga, kohandub see tõhusalt erinevate peegeldusomadustega pildipindadega.
3. 3-Axis PCB Adjustment Platform
Sisaldab integreeritud 3-teljelise mooduli disaini, mis tagab stabiilsuse ja järjepidevuse.
Sisaldab spetsiaalset juhtkruvi ja mutri lõtku kõrvaldamise mehhanismi, et tagada PCB asendi korrigeerimise täpsus.
4. Trafarettpõhja puhastusmoodul
Kasutab puhastuspaberi söötmise-ja-tagasisidesüsteemi, mis on ühendatud suure-pöördemomendiga käigukastiga mootoriga, et tagada iga paberisöötmistsükli stabiilsus ja järjepidevus.
Puhastuspaberi hoidikul on painduv tõstemehhanism, mis koos alarõhu tekitava suure-kiirusega puhuriga võimaldab šablooni põhjalikumalt puhastada.

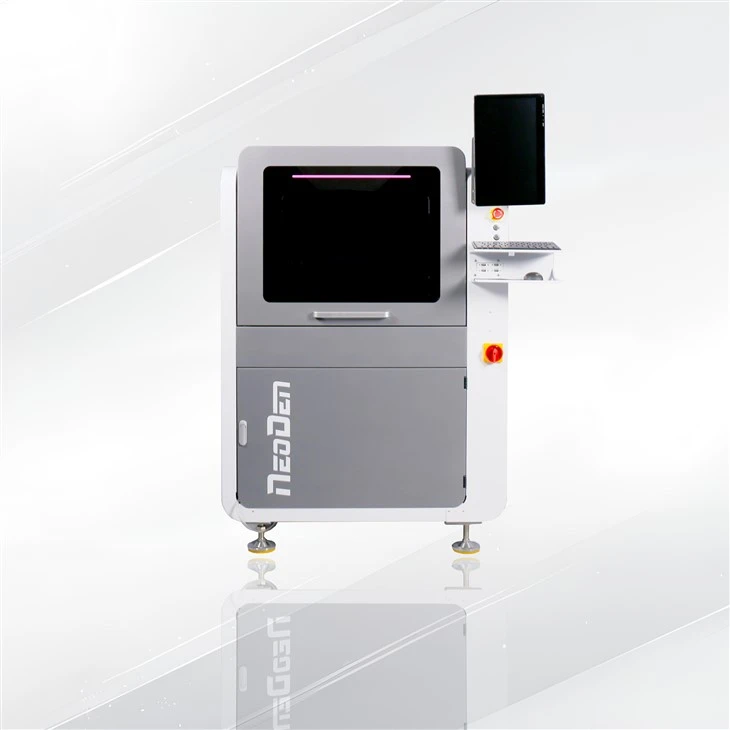

NeoDen ND450 parameeter
Masina mõõtmed:992x1305x1430 mm
Masina kaal:350 kg
Maksimaalne raami suurus:550x650 mm
Minimaalne raami suurus:400x300 mm
Maksimaalne PCB suurus:450x350 mm
Minimaalne PCB suurus:50x50 mm
PCB paksus:0,4-4 mm
Kaabitsa kõrgus:65±1mm
Kaabitsa tera paksus0,25 mm roostevabast terasest kaabitsa tera
Trükirežiim:Ühe või kahe kaabitsaga trükkimine
Trükirõhk:0,5 kg - 10 kg
Trükijoon:420 mm
Vaateväli:10 mm * 10 mm
Platvormi reguleerimisvahemik:X: ±5 mm, Y: ±5 mm, θ: ±2,8 kraadi
Võrdluspunkti tüüp / baaspunkti tüüp:Standardkujuline võrdlusmärk
NeoDeni kohta
Tehas
Ettevõtte profiil
2010. aastal asutatud Zhejiang NeoDen Technology Co., LTD. on professionaalne tootja, kes on spetsialiseerunud SMT valimis- ja asetamismasinatele, ümbervoolamisahjudele, šabloontrükimasinatele, SMT tootmisliinidele ja teistele SMT toodetele. Meil on oma teadus- ja arendusmeeskond ja oma tehas, kasutades ära meie enda rikkalikke kogemusi teadus- ja arendustegevuses, hästi koolitatud tootmist, võitnud ülemaailmselt klientidelt suurepärase maine.
Sel kümnendil töötasime iseseisvalt välja NeoDen4, NeoDen IN6, NeoDen K1830, NeoDen FP2636 ja muud SMT tooted, mida müüdi hästi üle kogu maailma. Seni oleme müünud rohkem kui 10 000 tk masinat ja eksportinud neid enam kui 130 riiki üle maailma, luues turul hea maine. Oma ülemaailmses ökosüsteemis teeme koostööd oma parima partneriga, et pakkuda tihedamat müügiteenust, kõrget professionaalset ja tõhusat tehnilist tuge.
- Asutatud 2010. aastal, kus on 200+ töötajat ja 27,000+ ruutmeetrit. iseseisvate omandiõiguste tehas, et tagada standardne haldamine ja saavutada võimalikult ökonoomne mõju ning säästa kulusid.
- Omanud oma töötlemiskeskust, kvalifitseeritud kokkupanijat, testijat ja kvaliteedikontrolli insenerid, et tagada NeoDeni masinate tootmise, kvaliteedi ja tarnimise tugevad võimed.
- 40+ globaalset partnerit Aasias, Euroopas, Ameerikas, Okeaanias ja Aafrikas, et teenindada edukalt 10000+ kasutajaid kogu maailmas, et tagada parem ja kiirem kohalik teenindus ja kiire reageerimine.
- 3 erinevat uurimis- ja arendusmeeskonda koos kõigi 25+ professionaalsete teadus- ja arendusinseneridega, et tagada paremad ja täiustatud arendused ning uus innovatsioon.
KKK
Q1. Millist tüüpi prindipead NeoDen ND450 kasutab?
V: ND450 kasutab ujuvat intelligentset prindipead, mida juhivad kaks sõltumatut otse ühendatud mootorit.
Selle elektriline ja õhkvedrustusega-kaabitsapea jälgib pidevalt kaabitsa rõhku kogu printimisprotsessi vältel, aidates säilitada printimise stabiilsust ja ühtlust.
Masin toetab nii ühe- kui ka kahekaabitsaga printimist ning pakub reguleeritavat trükisurvet vahemikus 0,5 kg kuni 10 kg.
Q2. Kas ND450 mahutab erineva paksusega PCB-sid?
V: Jah. ND450 kasutab tasasuse tagamiseks ülitäpselt{2}}reguleeritavat PCB tõsteplatvormi, mis on valmistatud CNC-töötlusega.
Selle sisemine 45-kraadine juhtsiin võimaldab kiiresti kohaneda trükkplaatide paksustega vahemikus 0,4 mm kuni 4 mm, aidates säilitada stabiilset printimisjõudlust.
Q3. Millised šabloonipuhastusfunktsioonid on ND450-l saadaval?
V: NeoDen ND450 toetab kuiv-, märg- ja tolmuimeja režiime.
Selle šablooni alumine puhastusmoodul kasutab puhastuspaberi etteande-ja-tagasisidesüsteemi, suure-pöördemomendiga mootorit, painduvat tõstemehhanismi ja kiiret-negatiivset-survepuhurit, et tagada stabiilne ja ühtlane šabloonipuhastus.
